Hoja de datos: Aislador SIS-N900/180
Sistemas y dispositivos sismorresistentes aplicados a la construcción, como los aislantes sísmicos de elastómero, los aislantes de péndulo de fricción, los dispositivos de disipación de energía y los aislantes deslizantes para elementos no estructurales.
Nuestro catálogo de productos incluye aisladores para distintos tipos de estructuras, disipadores de energía por fricción y disipadores viscosos.
Nuestro objetivo es ayudar a las construcciones a superar los seísmos sin peligro de derrumbe y sin las costosas inversiones que suponen las reparaciones posteriores al seísmo.
Nuestros servicios
01
Suministro de dispositivos de protección sísmica
Aisladores, disipadores, amortiguadores, etc.
02
Consultoría estructural
Orientaciones técnicas para integrar la protección sísmica en tu proyecto.
Sistema rentable
El sistema de aislamiento es una inversión que REDUCE el coste en elementos estructurales, ya que la estructura
tiene que hacer frente a un sismo residual de diseño del 10% del original. Por tanto, el ahorro generado por los elementos estructurales es para el sistema de aislamiento y, por tanto, se amortiza solo.
- Resistente al fuego
- Vida útil de 50 años
- Resistente a la corrosión
- Peso ligero del Aislador resistente a la corrosión
- Envíos internacionales
- Aumento de la plusvalía del proyecto
- Sistema económico y de fácil instalación
- Fabricación rápida
Descripción del aislador
El aislador SIS-N900/180 es perfecto para edificios tipo vivienda de 1,2,3 y 4 niveles, ya que su amortiguación y desplazamiento crean una reducción en la demanda sísmica de la estructura, sin necesidad de una inversión importante en el sistema de aislamiento, proporcionando una mayor vida útil a la construcción y un mejor comportamiento frente a esfuerzos sísmicos. El aislador está preparado para su instalación inmediata y dispone de pernos de unión que facilitan su unión a la superestructura.

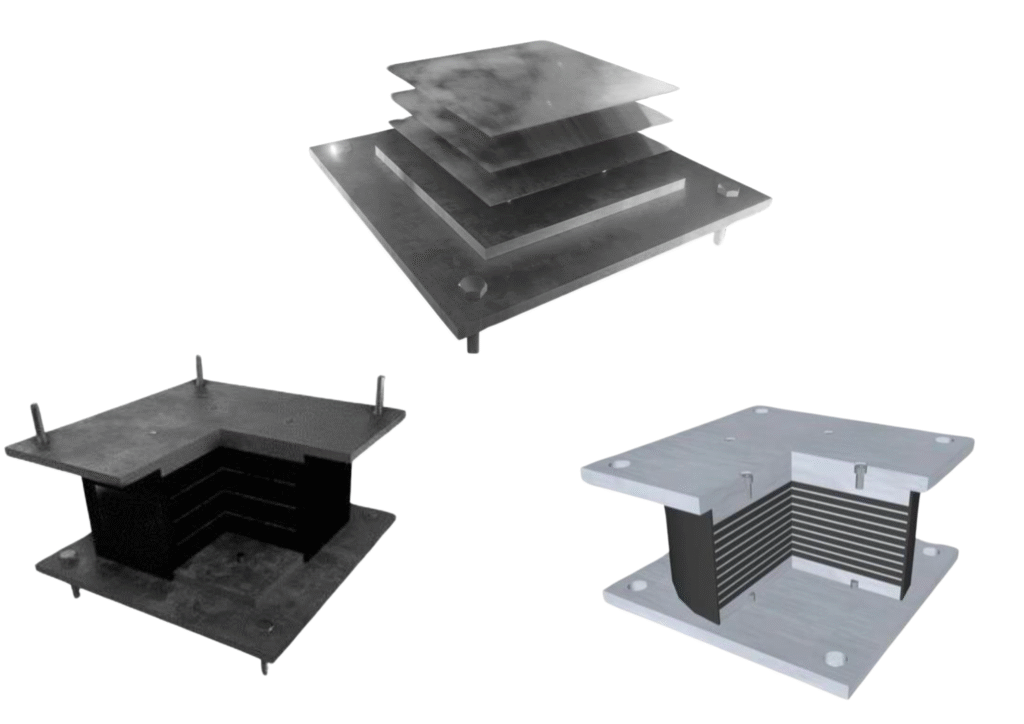

Este dispositivo consiste en un elastómero1reforzado con acero vulcanizado, está diseñado para soportar el peso de la estructura y proporcionar elasticidad más allá del límite elástico. Las capas de elastómero consiguen aislar y recentrar el soporte durante el sismo y la energía del movimiento se disipa en forma de calor.
1 Elastómero: tipos de compuestos que incluyen no metales en su composición y que presentan un comportamiento elástico.

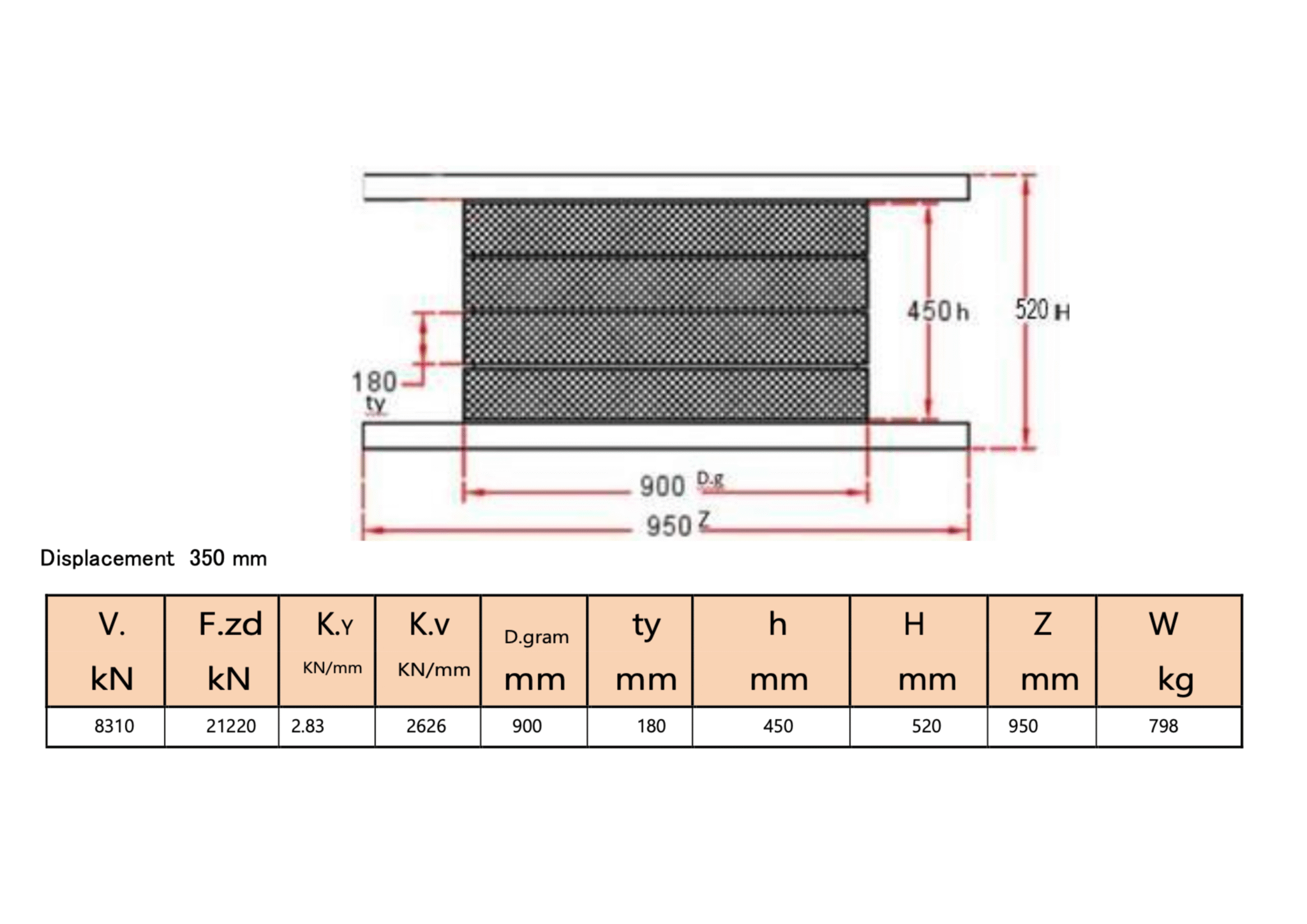

Simbología:
V. = carga vertical del aislador con actividad sísmica
F.zd = carga vertical máxima en ULS
K.y = rigidez equivalente horizontal
K.v = rigidez vertical
D. gr am = diámetro del elastómero
ty = grosor de la goma
h = altura excluidas las placas de anclaje
H = altura total incluidas las placas de anclaje
Z = lateral de la placa de anclaje
W = peso del aislante sin soporte
Principio de funcionamiento
El aislante sísmico de alto rendimiento funciona según el principio del aislamiento sísmico basal y limita la transferencia de energía del terreno a la estructura en caso de terremoto o vibraciones menores.
El principio del aislamiento sísmico consiste en desacoplar la estructura de los movimientos del terreno provocados por los terremotos que puedan dañar la estructura portante.
Esto es posible utilizando una serie de dispositivos antisísmicos llamados aisladores, que se colocan estratégicamente sobre los cimientos de la estructura, permitiendo responder adecuadamente durante un terremoto.
El aislamiento sísmico aumenta principalmente el periodo de la estructura (de T1pasa a T2), asegurando que, en el espectro de respuesta del sismo, se alcance una aceleración menor (A2 < A1) y, por tanto, una fuerza sísmica menor (F2< F1).
Los aisladores sísmicos proporcionan suficiente flexibilidad a la estructura para garantizar que su periodo natural difiera en lo posible del periodo natural del terremoto. Esto evita la aparición del fenómeno de resonancia, que amplifica las fuerzas sísmicas y, como consecuencia, puede causar graves daños e incluso el colapso de la estructura.

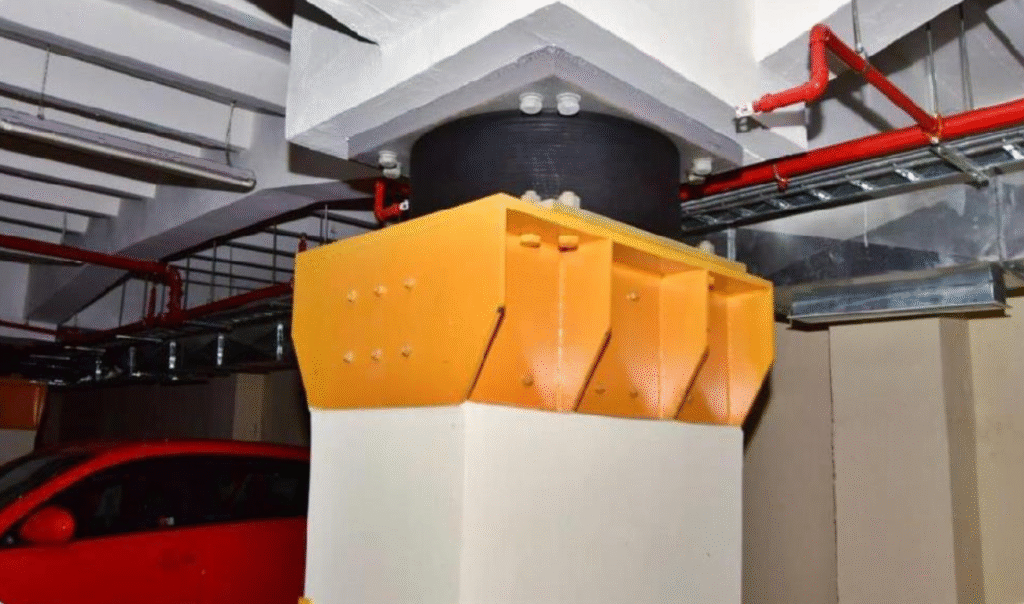

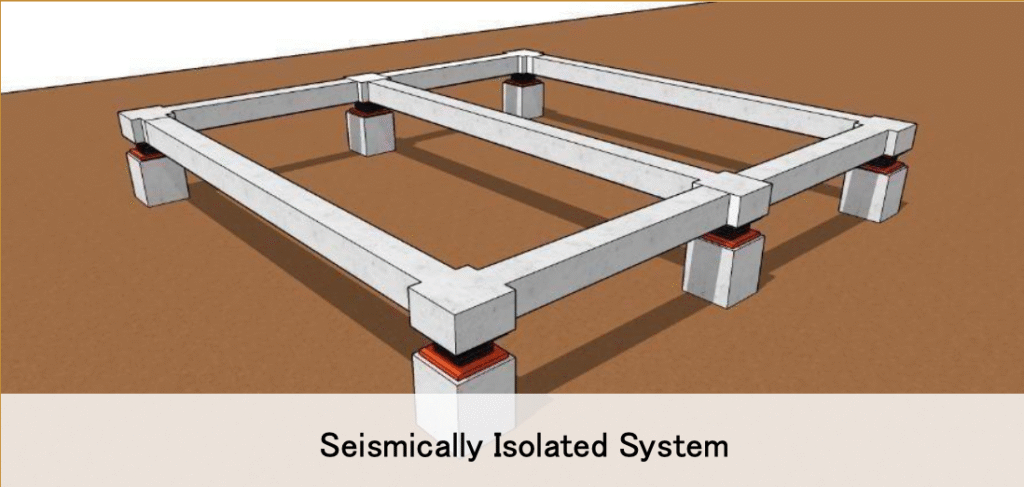

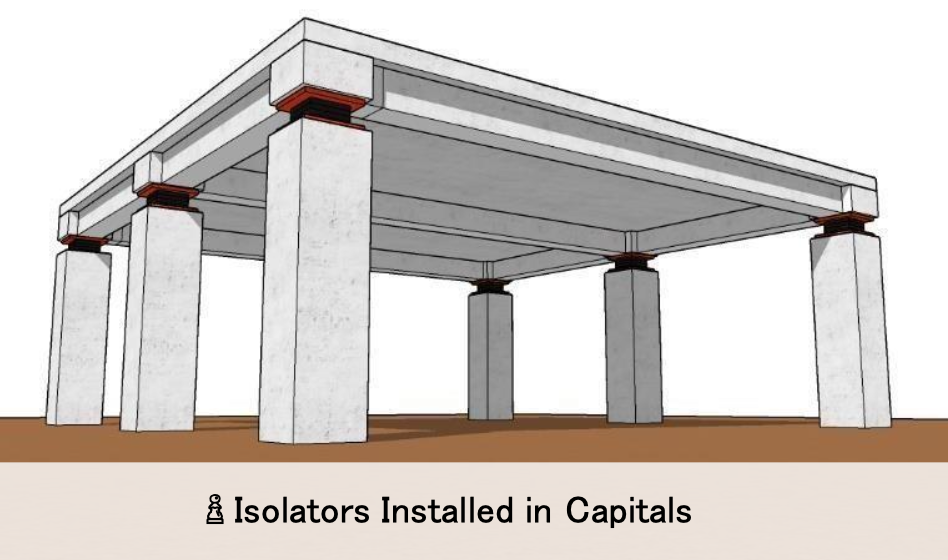

Los aisladores sísmicos se colocan en los cimientos de la estructura, siendo esta ubicación la típica para una vivienda. En estructuras mayores, los aisladores suelen colocarse a media altura de las columnas de la primera planta o en los capiteles de dicha planta.
El sistema de protección sísmica mediante aisladores sísmicos debe tener las siguientes funciones:
Consideraciones generales de los sistemas aislados
Para que el sistema aislado funcione correctamente, deben cumplirse algunos requisitos de construcción.

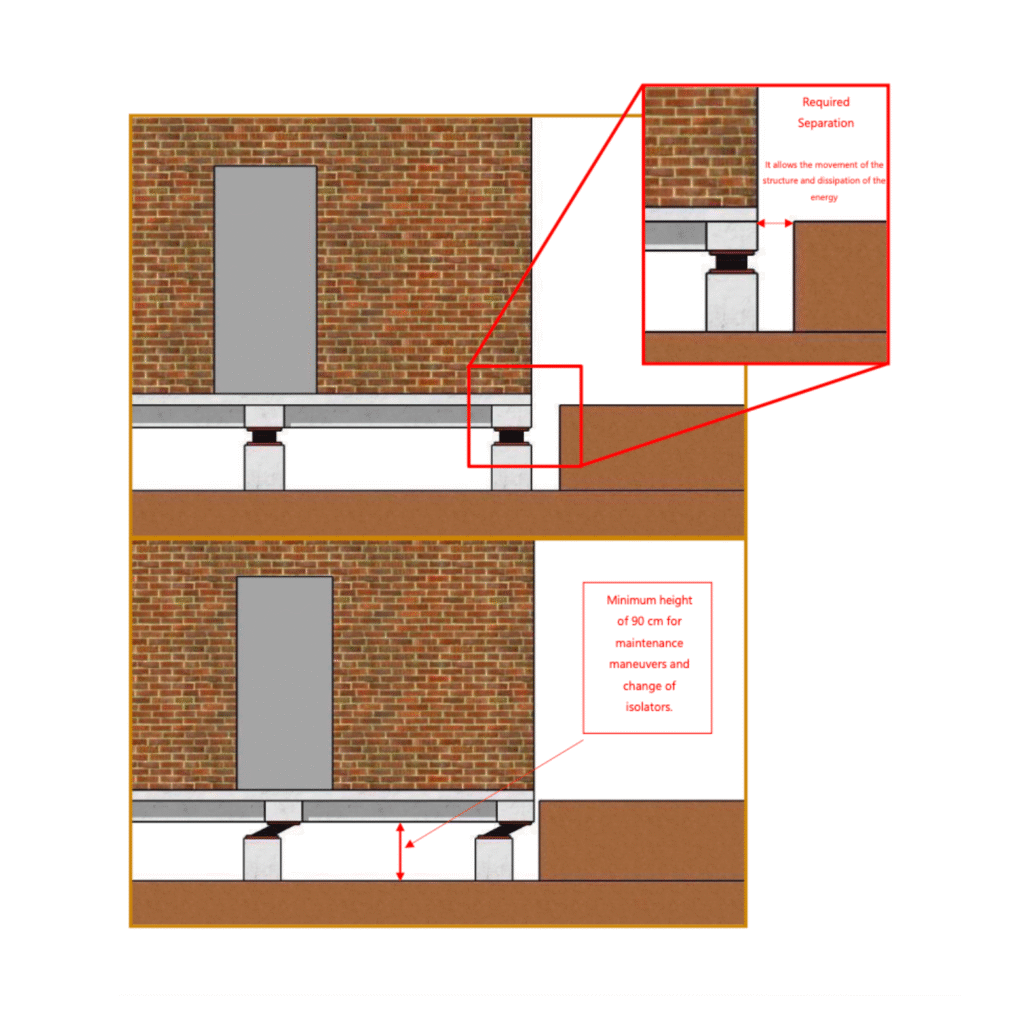

Es necesario dejar una separación entre el terreno adyacente y la construcción, porque los aisladores harán que la superestructura se desplace paralela al nivel de la planta.
Qué incluye:
Aislador SIS-N900/180
- 8 Conexiones de varilla roscada de 2 pulgadas de diámetro * de acero aislante 36**.
- 8 Tuercas que coincidan con las conexiones de las varillas roscadas.
- Manual de instalación.
Carga
El comprador paga el flete con su medio de transporte preferido. Para más información, consulta la Política de ventas de este sitio web.
Instalación y formación
Formación gratuita incluida en el precio del equipo, así como asesoramiento telefónico. La formación tiene una duración de 2 días (3 horas al día). Los aisladores serán instalados según los costes tabulados por ONE WORLD EXPORT, si el cliente lo solicita.
Garantía de 50 años
Garantía total de 50 años contra defectos de fabricación y funcionamiento ***.
* El diámetro puede variar según el proyecto.
** El material puede variar según el proyecto.
*** La garantía está sujeta a las condiciones descritas en la Cláusula A1 de este sitio web.
Proyectos de aplicación

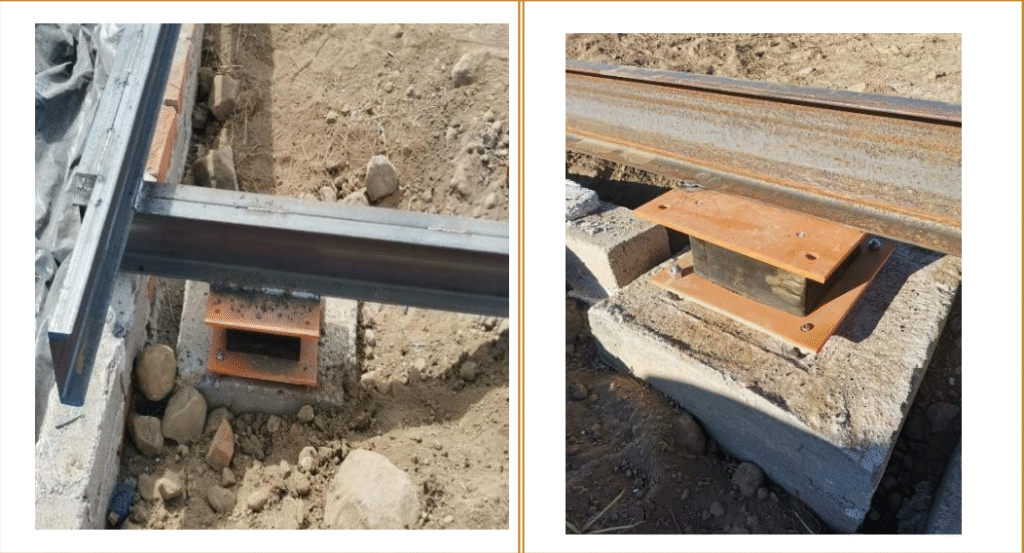

Instalación de aisladores en la residencia
Instalación de 12 aisladores en la residencia
